Embletta MPR, MPR PG, MPR PSG Polisomnografia do diagnostyki zaburzeń snu
Wyznacza nowe standardy w diagnostyce zaburzeń oddychania podczas snu. Jest modułowym urządzeniem do monitorowania snu. Embletta MPR może być skonfigurowana dokładnie do potrzeb diagnostycznych. Urządzenie może być zarówno przesiewowym systemem poligraficznym, jak i systemem polisomnograficznym PSG. Embletta MPR została wykonana przez firmę numer 1 na rynku aparatów do diagnostyki zaburzeń oddychania podczas snu.
Jest to mały, lekki cyfrowy rejestrator (150 g z bateriami), który służy jako kompletny system do diagnostyki zaburzeń oddychania w czasie snu w warunkach domowych i szpitalnych. System Embletta jest jedynym przenośnym systemem poligraficznym PG i polisomnograficznym PSG z możliwością rejestracji onLine na komputerze, będącym w 100% zgodnym z rekomendacją Amerykańskiej Akademii Badań nad Snem (AASM) oraz ERS – European Respiratory Society. Wieloletnie doświadczenie producenta Natus (dawna nazwa producenta: Embla, Flaga, Medcare), wysoka jakość wykonania i zaawansowanie techniczne oraz prostota obsługi sprawiły, że aparaty Embletta są najpopularniejszymi aparatami do diagnostyki zespołu bezdechu sennego na świecie i w Polsce. Badanie może być wykonywane stacjonarnie z bezpośrednią transmisją danych do komputera i ich natychmiastowym wyświetlaniem (opcja On-line), bądź ambulatoryjnie w dowolnym miejscu przez zaprogramowanie aparatu i późniejszy odczyt zgromadzonych w nim danych. Badanie zapisane w pamięci aparatu jest przegrywane poprzez kabel albo bezprzewodowo do komputera w czasie 1 minuty.
Embletta MPR jest systemem, który można rozbudować z poziomu IV do poziomu I w każdym momencie i jest zgodny z wymogami AASM dla systemów przesiewowych lub polisomnograficznych:
Embletta MPR Przesiewowy system poligraficzny (typu IV według AASM)
Embletta MPR, rejestrowane kanały: przepływ powietrza przez kaniulę nosową, ciśnienie w masce, chrapanie, dźwięk chrapania, pozycja ciała, aktywność ruchową pacjenta, stan baterii, przycisk zdarzeń (events) oraz 7 pochodnych sygnałów z pulsoksymetru: (SpO2, SpO2 B-B, SpO2 Quality, Pulse Rate, Plethysmogram, RD Quality, PPG)
Embletta MPR PG Przesiewowy system poligraficzny (typu III według AASM)
12 rejestrowanych kanałów: przepływ powietrza przez kaniulę nosową, ciśnienie w masce, chrapanie, dźwięk chrapania, pozycja ciała, bipolarne ExG {EKG, EMG, EEG}, termistor, aktywność, ruchy oddechowe klatki piersiowej i brzucha RIP, wejście DC, stan baterii, przycisk zdarzeń (events).
7 pochodnych sygnałów z pulsoksymetru (SpO2, SpO2 B-B, SpO2 Quality, Pulse Rate, Plethysmogram, RD Quality, PPG). Możliwe jest przeprowadzenie badań w trybie online i offline.
Istnieje możliwość rozbudowy do pełnej polisomnografii zgodnej z AASM.
Embletta MPR PG + poxy ST plus – Przenosiny system PSG (typu I i II według AASM)
System typu I według AASM (Embletta MPR PG & ST+ & TX proxy), do pracowni snu w warunkach szpitalnych i nadzoru. Ciągłe i jednoczesne monitorowanie i nagrywanie parametrów snu z analizą i raportowaniem oraz rejestracji Video. System umożliwia rejestrowanie sygnałów neurologicznych jak: (6 kanałów EEG, 2 EOG, 3 EMG pod-brodę, 1 EKG, 2 EMG nogi) oraz 12 rejestrowanych kanałów kardiologicznych oddechowych jak: (przepływ powietrza przez kaniulę nosową, ciśnienie w masce, chrapanie, dźwięk chrapania, pozycja ciała, EKG, termistor, aktywność pacjenta, ruchy oddechowe klatki piersiowej i brzucha RIP, wejście DC, stan baterii, przycisk zdarzeń (events), 7 pochodnych sygnałów z pulsoksymetru SpO2 oraz 6 dodatkowych kanałów typu DC i pneumtachograf.
System typ II według AASM (Embletta MPR & ST+ proxy), przenośna polisomnografia bez obserwacji i nadzoru w warunkach domowych czy szpitalnych – ciągłe i jednoczesne monitorowanie i nagrywanie parametrów snu z analizą i raportowaniem. System umożliwia rejestrowanie sygnałów neurologicznych jak: (6 kanałów EEG, 2 EOG, 3 EMG pod-brodę, 1 EKG, 2 EMG nogi) oraz 12 rejestrowanych kanałów kardiologicznych oddechowych jak: (przepływ powietrza przez kaniulę nosową, ciśnienie w masce, chrapanie, dźwięk chrapania, pozycja ciała, EKG, termistor, aktywność pacjenta, ruchy oddechowe klatki piersiowej i brzucha RIP, wejście DC, stan baterii, przycisk zdarzeń (events), 7 pochodnych sygnałów z pulsoksymetru oraz 6 dodatkowych kanałów typu DC i pneumtachograf.

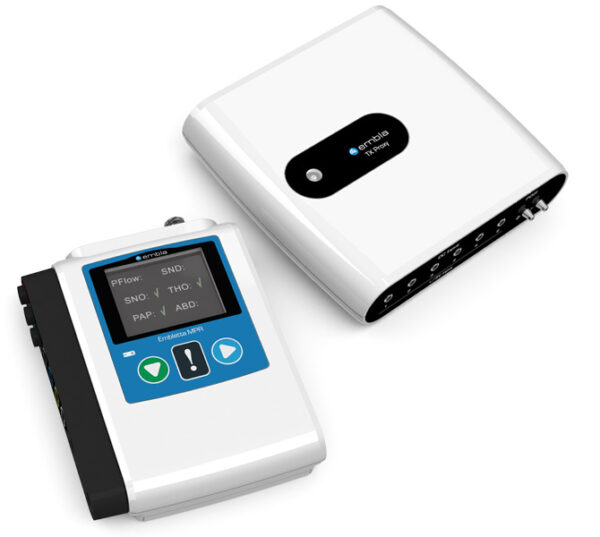

Moduł Tx proxy
Dzięki modułowi TX proxy, podłączenie urządzenia Embletta MPR może odbywać się teraz bezprzewodowo za pomoca bluetooth (bez kabli między PC i urządzenie/pacjent), co daje większy komfort dla pacjenta, oraz lekarza wykonującego badanie . Jeden moduł TX proxy może obsługiwać do 5 urządzeń Embletta MPR poprzez IP lub WLAN, co upraszcza organizację pracowni snu. Bezprzewodowe połączenie Bluetooth pozwala na komunikację między Embletta MPR na pacjencie, a TX proxy nawet do 10 metrów. Dodatkowo posiada: 8 rejestrowanych kanałów: ciśnienie różnicowe (pneumotachograf), dodatkowych 6 kanałów DC – kanał do użytku z izolowanymi sygnałami analogowymi z urządzeń zewnętrznych: np. PtCO2, pH, PES, informacje CPAP (np. przecieki), czujnik światła złącze RS232 umożliwiające rejestrowanie danych terapeutycznych z urządzeń firmy ResMed, takich jak Auto CPAP
Podsumowanie funkcji systemu:
- Przystosowane do pracy w środowisku Windows 7, 8 – 32 czy 64 bitowy
- Dane są wysyłane bezprzewodowo oraz zachowywane w pamięci aparatu Połączenie Ethernet lub WLAN pozwala na przesył danych na większe odległości
- Programowanie badań na kilka nocy
- Automatyczne sprawdzenie impedancji i kalibracja czujników na początku badania
- Funkcja Auto Start – Inteligentna funkcja AutoStart, AutoStop
- Kolorowy wyświetlacz OLED o wysokiej rozdzielczości z możliwością oglądania rejestrowanych sygnałów
- Symbole graficzne podłączenia czujników
- Wyświetlanie danych numerycznych i graficznych
- Dane pacjenta na wyświetlaczu
- Funkcja preview dostępna nawet w darmowej wersji oprogramowania
- Obudowa oznakowana uniwersalnymi symbolami
- Inicjały pacjenta na wyświetlaczu urządzenia
- Urządzenie zasilane ogólnodostępnymi bateriami AA
- Dodatkowo dostępne na ekranie urządzenia: dokładny poziom baterii, pozostała pamięć wewnętrzna, jakość rejestrowanych sygnałów
- Połączenie urządzenia z komputerem za pomocą standardowego kabla mini USB
Embla
RemLogic PSG Software
- Szybka, automatyczna i ręczna analiza zaburzeń oddychania jak: AI, HI, AHI, FL „ograniczenie przepływu powietrza”, saturacja i desaturacja ODI, LM ruchy kończyn PLM, rytm serca HR, chrapanie, pozycje ciała, BMI itp.
- System posiada funkcję diagnostyczną, analizując każdy oddech po oddechu, wyznacza ograniczenia przepływu powietrza FL, (Flow Limitation). Na podstawie podanych zdarzeń, system kalkuluje indeks FLI, który jest pomocny do diagnostyki wzmożonej oporności górnych dróg oddechowych (UARS).
- Analiza fali Pleth (plethysomnograph) i automatyczna analiza przebudzeń „arousal”.
- Rejestracja sygnału PTT „Pulse Transit Time” z sygnałów EKG i fali pulsu, która umożliwia ręczną analizę wybudzeń „arousal”.
- Analiza HRV „Heart Rate Variability”.
- RemLogic umożliwia przetwarzanie sygnału XFlow, kalkulowanego z ruchów klatki piersiowej i brzucha – przydatny przy braku / przerwie w rejestracji przepływu powietrza z kaniuli nosowej (np. brak kaniuli lub jej wysunięcie z nosa) lub w czasie kontroli CPAP, kiedy pacjent śpi z maską, co oznacza, że mamy dodatkowy, zapasowy kanał przepływu powietrza.
- Własne ustawienia sposobu wyświetlania danych na ekranie oraz edycja i konfiguracja parametrów wykrywania.
- Indywidualna konfiguracja raportów, tworzenie w różnych formatach jak MS Word oraz pdf oraz możliwość wydruku raportu także w kolorze.
- Możliwość porównywania analiz wykonywanych przez różnych użytkowników.
- Wygodny podgląd danych na komputerze.
- Niezależna konfiguracja parametrów pracy dla poszczególnych kanałów pomiarowych.
- Współpraca z aparatem AutoSet firmy ResMed podczas kontroli terapii.
- Praca w trybie on -line z oprogramowaniem typu RemLogic (opcja – Embletta on – line).
- Archiwizacja na dowolnych nośnikach CD, DVD lub w sieci.
- Eksport danych, pozwala na ich oddzielną analizę i wymianę z innymi ośrodkami, kopiowanie przez schowek umożliwia dalszą obróbkę.
- Możliwość automatycznej analizy danych, rejestrowanych w trybie on – line oraz ich przeglądanie i wyszukiwanie fragmentów zarejestrowanego badania.
- Możliwość wydruku: pełnego / fragmentów badania, wyników.
- Zaawansowane analizy takie jak: przesunięcia fazowych między ruchami oddechowymi brzucha i klatki piersiowej oraz analizy RMI stabilności oddychania podczas snu.
- Możliwość zainstalowania oprogramowania na dowolnej liczbie komputerów, eksport danych i ich wysłania przez serwer lub FTP.
